10 Km Mesafeden fabrika/sitelerin 10 adet kapısını uzaktan açma kapama sistemi

Cihaz özellikleri:

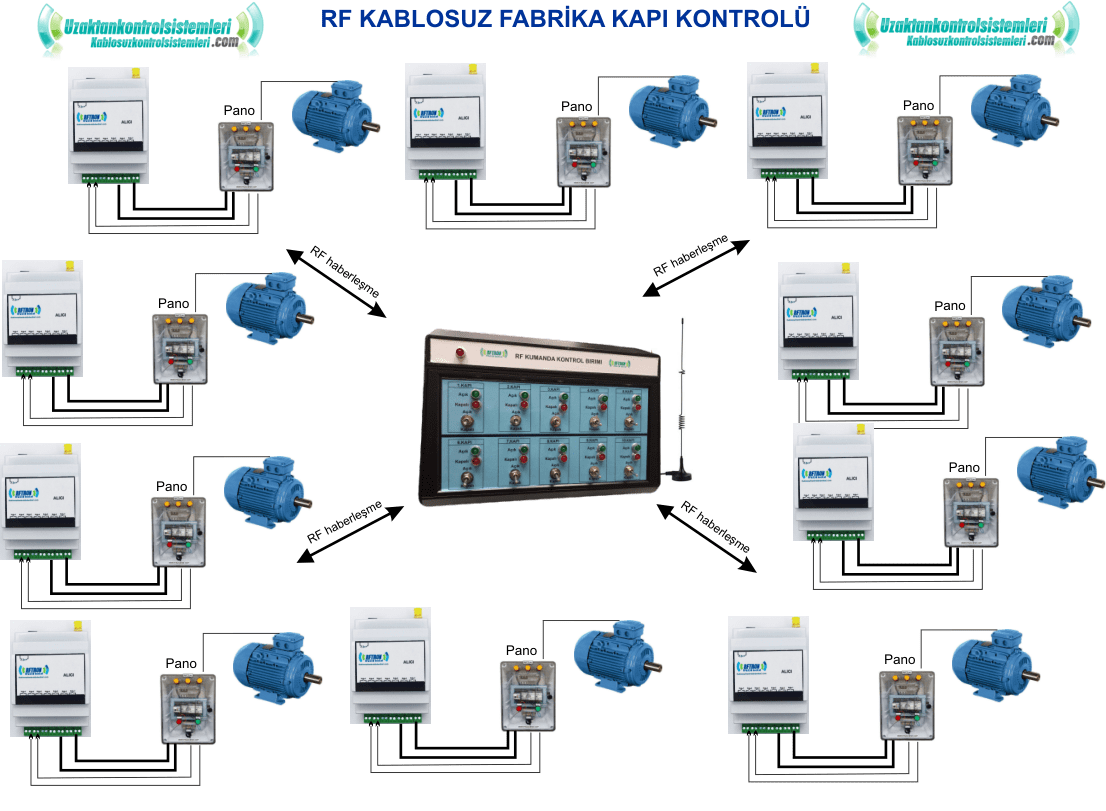

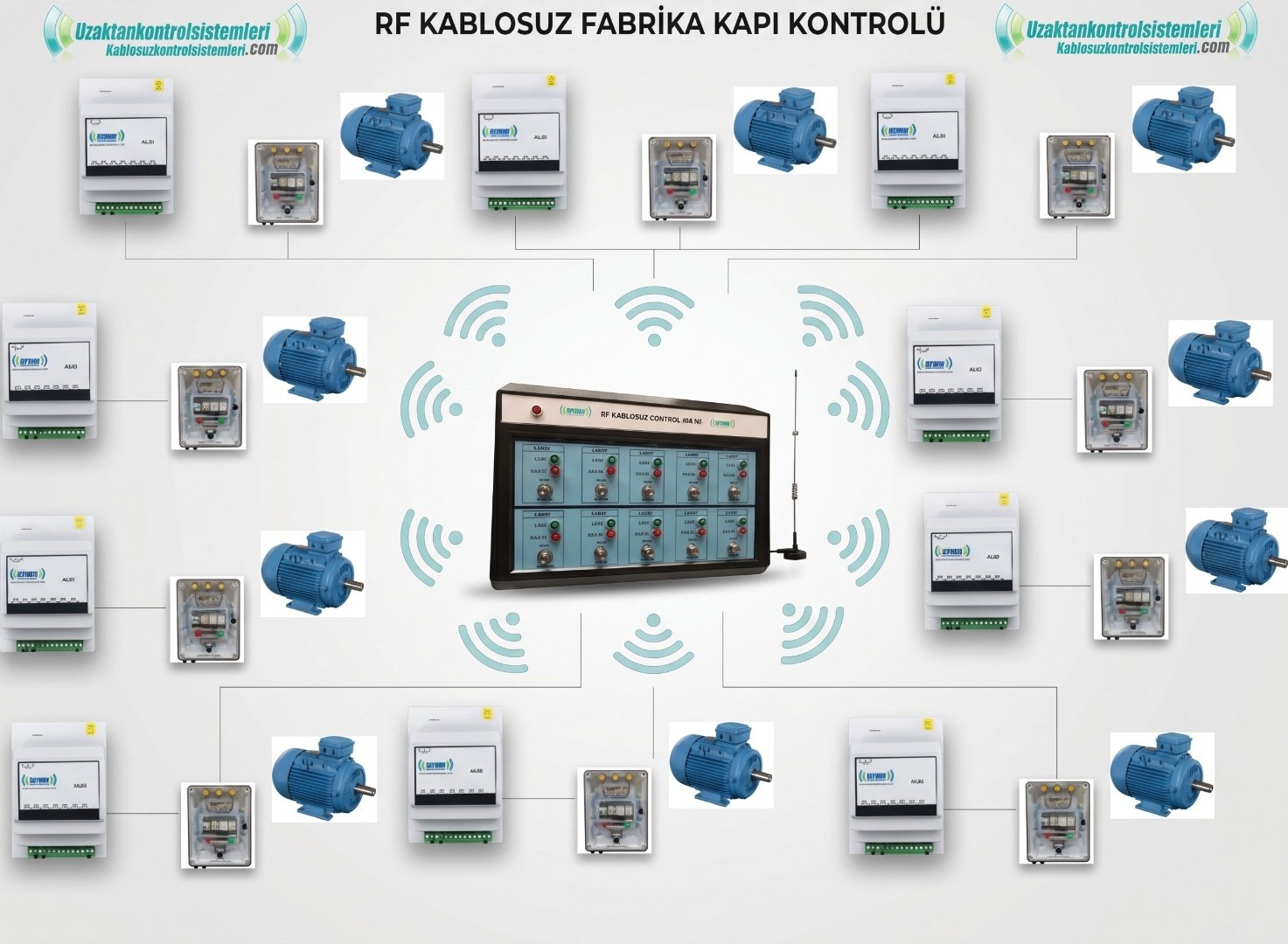

Bu sistem ile bir fabrikanın 10 km mesafede bulunan 10 ayrı giriş kapısı tek merkezdan kablosuz olarak açılıp kapatılır

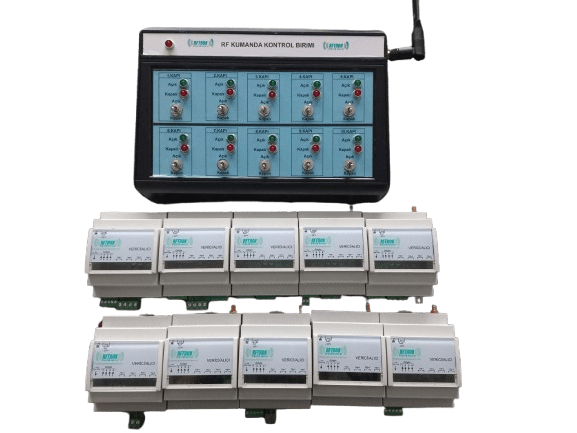

Sistem bir merkezi kontrol ünitesi, 10 adet alıcı ünitede oluşmaktadır. Her alıcı ünite üzerinde bulunan 2 adet 220V 5A AC İLERİ/GERİ kuru kontak çıkışlı röle ile kapı açılıp/kapatılabilir. Her alıcı ünitede 2 adet opto-kuplörlü ileri/geri sınır anahtarı girişi ile kapılar ileri/geri sınır anahtarına çarpında durdurulur.

NOT: Bazı sistemlerde ileri/geri rölesinin sürekli çekili kalması yerine 1 saniye çekip bırakarak pals uygulanması istenebilir. Bu durum sipariş aşamasında belirtilmelidir.

Sistemin Çalışması:

Senaryo-1

Merkezi üniteden açılmasını istenen kapı anahtarı aç konumuna alınır. Alıcı üzerinde ileri rölesi çeker kapı açılmaya başlar. Kapı ileri sınır anahtarına çarptığında iler sınır anahtarına bağlı girişe sinyal gelir ve ileri rölesi bırakır. Anahtar geri konumuna alındığına geri rölesi çeker ve kapı kapanmaya başlar. Kapı geri sınır anahtarına çarptığında geri rölesi bırakır.

Senaryo-2

Merkezi üniteden açılmasını istenen kapı anahtarı aç konumuna alınır ileri rölesi 1 saniye çekili kalır, kapı açılır. Merkezi ünite üzerinden anahtar kapa konumuna alındığında geri rölesi 1 saniye çekili kalır,
